發布時間：2021-02-02 17:36:47 更新時間：2021-02-23 14:24:10 作者：紅星機器 立即咨詢立即咨詢
如今制砂行業發展形勢很可觀，紅星制砂設備廠家根據不同的投資用戶在產量、物料、成本等方面的需求，我們?cè)谂渲弥粕叭自O(shè)備時，要將各種不同型號、不同種類的設備進行組合。那么制砂機整套設備有哪些？帶著問題讓我們一起往下看。

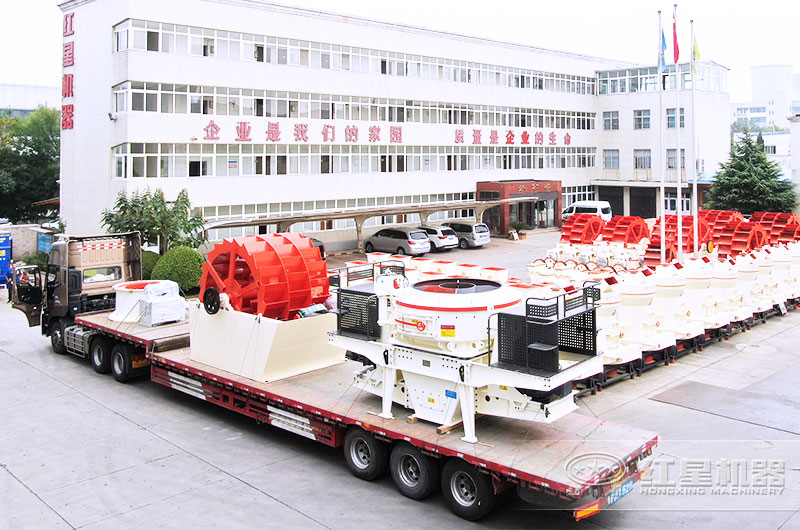

制砂機全套設備發貨現場
機制砂生產設備通常分成五大類，破碎設備、制砂設備、輸送設備、篩分設備以及其它配套設備，下面我們一一介紹。
一、破碎設備
在所有礦山機械設備中，破碎設備是機制砂設備中發展比較早的，隨著技術的不斷發展，如今市場上的破碎機利用了“石打石”的工作原理，讓石料與石料之間進行撞擊，研磨，從而實現更高效率的破碎作業。

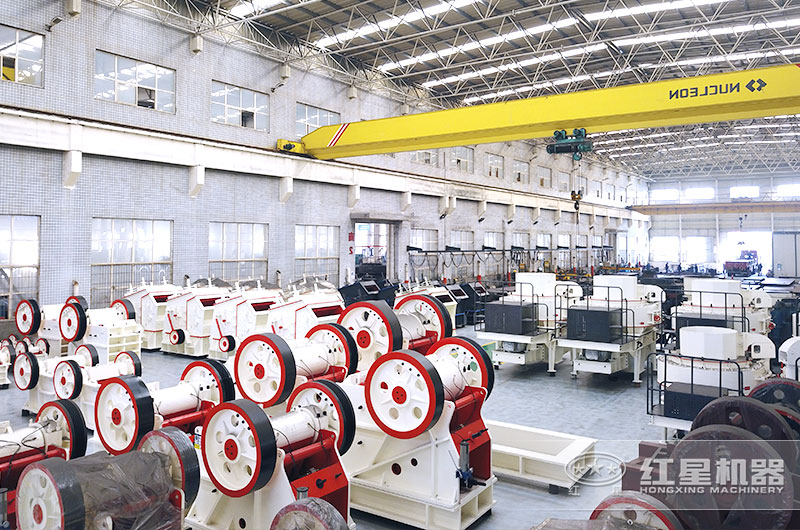

顎式破碎機高清實拍
以顎式破碎機等為代表的一些技術較為先進的破碎設備，幾乎可以滿足制砂生產線中的不同破碎需求。它適合時產2000噸以下的石料破碎生產線，而且使用壽命長，有客戶用了十年還可以繼續使用，如今HD顎式破碎機是用得較多的型號。
| 型號 | 進料口尺寸 | 最大進料粒度 （mm） | 出料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸 長×寬×高 （mm） |
| HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
| HD86(69) | 580×860 | 500 | 50-150 | 60-280 | 8P 75 | 2200×1754×1810 |
| HD98(751) | 680×980 | 630 | 75-175 | 110-410 | 8P 110 | 2660×1960×2175 |
| HD110(912) | 850×1100 | 750 | 100-200 | 170-550 | 6P 132 | 2960×2381×2556 |
| HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
HD顎式破碎機參數表
二、制砂設備
制砂機是生產線中作為細碎不可缺少的，它沒有破碎機發展得快，發展得早。但是和破碎機一樣，制砂機同樣也利用了“石打石”還有“石打鐵”的工作原理，在制砂生產中，發揮著不可替代的作用。
HVI立式?jīng)_擊制砂機高清實拍
制砂機廣泛用于中等硬度及以上的物料進行破碎、整形。是較為理想的制砂設備。如今HVI立式?jīng)_擊制砂機是用得較多的型號。
| 型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
| 最大進料粒度 （mm） |
通過量 （t/h） |
||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
HVI立式?jīng)_擊制砂機參數表
三、篩分設備
篩分機通常跟在二級破碎設備后面，比如制砂機，經過制砂機細碎后的石料，輸送到振動篩中，振動篩通過一對齒輪旋轉帶動兩個不平衡的偏心軸運動產生一個呈45°方向的直線往復運動來完成篩分，將不符合成品料規格大小的石料篩分出來，在制砂生產中，振動篩也發揮了不小的作用，并且價格低。

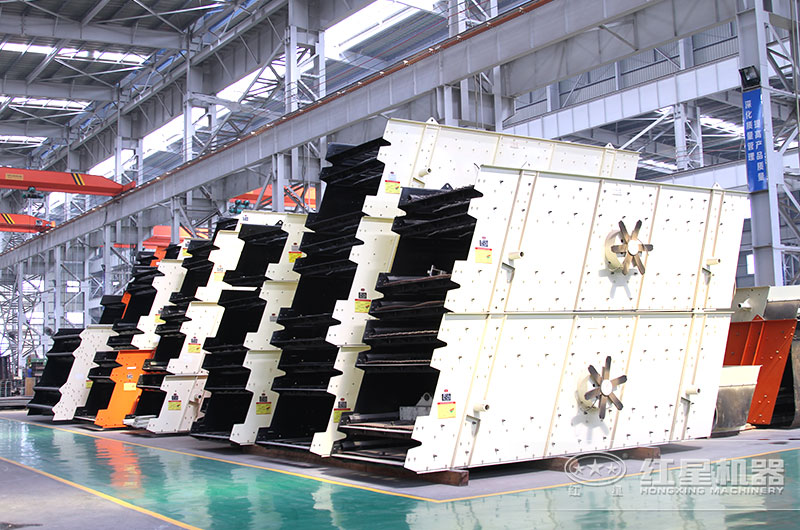

直線振動篩高清實拍
直線振動篩工作原理十分簡單，就是將不同大小的石料進行篩選區分。篩分設備包括直線振動篩和圓振動篩，直線振動篩是使用率相對要高的型號。
| 型號 | 篩面 規格 |
篩面 層數 |
篩孔 尺寸 |
進料 粒度 |
處理量 | 電機 功率 |
總重量 | 振動頻率 | 雙振幅 | 篩面 傾角 |
外形尺寸 |
| （長×寬）(mm) | 層 | (mm) | (mm) | (t/h) | (kw) | (kg) | (hz) | (mm) | (°) | 長×寬×高 | |
| ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2250 | 16 | 6-8 | 15 | 3800×2050×1920 |
| 2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 3345 | 16 | 6-8 | 15 | 3800×2050×2200 |
| ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 15 | 4500×3040×2500 |
| 2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 15 | 4500×3040×2700 |
| 3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5870 | 16 | 6-8 | 15 | 4500×3040×2820 |
| 2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5836 | 16 | 8-10 | 15 | 4800×3140×2814 |
| 3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 6900 | 16 | 8-10 | 15 | 4799×3140×3014 |
| 2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6489 | 16 | 8-10 | 15 | 4799×3440×2814 |
| 3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 7750 | 16 | 8-10 | 15 | 4799×3440×3014 |
| 4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 8300 | 16 | 8-10 | 15 | 4799×3440×3503 |
| 2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 9950 | 16 | 8-10 | 15 | 6000×3440×3326 |
篩分設備參數表
四、輸送設備及其它配套設備
輸送設備在制砂生產中起到的主要是傳輸物料的作用，由篩分機篩分后的物料，在由輸送機輸送到第二道破碎工序中，進行二次破碎。

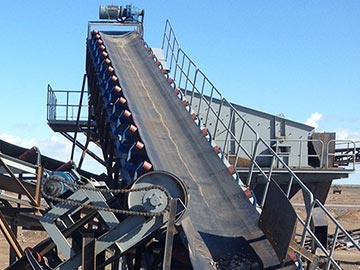

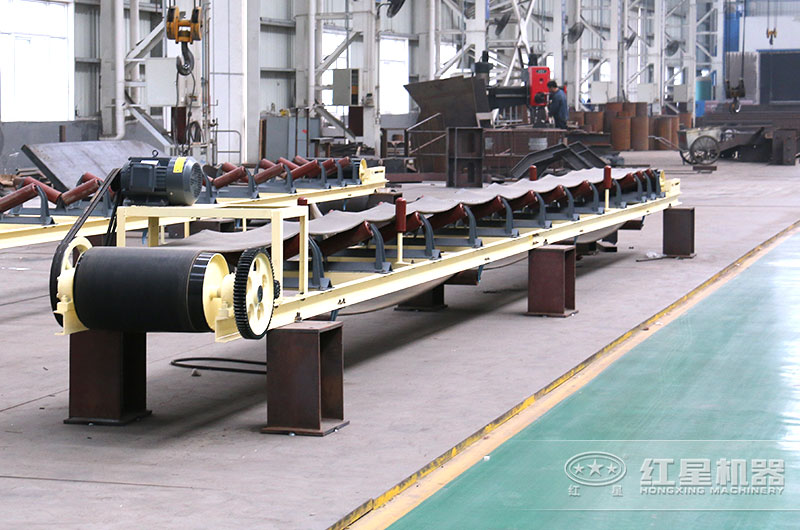

輸送設備高清實拍
輸送設備和其它配套設備包括給料機、輸送機、選礦機、洗砂機等等，由于工作原理十分簡單，價格也較低，在本文就不再做詳細介紹。
| 膠帶寬度 (mm) |
輸送長度 功率 |
輸送速度 (m/s) |
輸送量 (t/h) |
||
| 400 | ≤10 3 |
12-15 3-4 |
15-30 4-7.5 |
1.25-2.0 | 30-60 |
| 500 | ≤10 3 |
12-15 4-5.5 |
15-30 5.5-7.5 |
1.25-2.0 | 40-80 |
| 650 | ≤10 4 |
12-15 7.5 |
15-30 7.5-11 |
1.25-2.0 | 80-120 |
| 800 | ≤10 4 |
12-15 7.5 |
15-30 7.5-15 |
1.25-2.0 | 120-200 |
| 1000 | ≤10 5.5 |
10-20 7.5-11 |
20-40 11-22 |
1.25-2.0 | 200-320 |
| 1200 | ≤10 7.5 |
10-20 7.5-15 |
20-40 15-30 |
1.25-2.0 | 290-480 |
| 1400 | ≤10 11 |
10-20 15-22 |
20-40 22-45 |
1.25-2.0 | 400-680 |
| 1600 | ≤10 15 |
10-20 22-30 |
20-50 30-75 |
1.25-2.0 | 600-1080 |
| 1800 | ≤10 18.5 |
10-20 30-45 |
20-50 45-110 |
1.0-2.0 | 800-1500 |
| 2000 | ≤10 22 |
10-20 45-55 |
20-50 55-132 |
1.0-2.0 | 1000-2000 |
| 2400 | ≤10 30 |
10-20 55-75 |
20-50 75-185 |
1.0-2.0 | 1500-3000 |
輸送設備參數表
河南紅星機器廠家，對制砂設備的研發、生產、銷售等經驗豐富，可以帶給您特別舒心的購物感受。紅星不僅設備質量好，而且售后服務完善，從生產方案制定、設備型號的選配、運輸、安裝、配件更換及設備維護維修等都會安排技術人員，為您提供更直觀、切實的投資指導。歡迎廣大投資用戶前來選購設備（這里現貨供應、廠家直銷、報價更公道）。
