紅星制砂機與三維設計裝配

制砂機參數化設計。干涉檢查和運動仿真強度剛度校核。

合理解決對稱的特征和零件，制砂機的整體結構基本是對稱的，所以可以提高設計效率，節省時間，并且對于制砂機整體的裝配和分析也有著很重要 的作用。結構對稱的零件可以直接創建對稱的草圖實現，也可以創建一半模型，再利用鏡向特征實現。如果是兩個關于某基準面對稱的零件，則只需先創建一個零件，然后選擇對稱的基準面，選擇“插入”->鏡向零件“即可得到對稱的零件。而且，這樣創建的對稱零件和源零件有著關系參考關系，修改源零件時，對稱零件會隨之改變。

總之，制砂機零件的三維建模過程中，不但要確保正確無誤，更重要的要體現設計意圖。

制砂機的部件和總體裝配

由于制砂機零件繁多，建立好零件的三維模型，就可以開始進行部件和總裝的設計。一般都是由幾百甚至上千個零件構成，所以在裝配制砂機之前，先分析清楚制砂機的層次結構，零部件的約束，自由度和相對運動關系，作出總體的規劃，以便可以作出一個耐用的總裝配體。裝配時零件之間可以添加重合，同軸心，平行，垂直，平行距離，角度，限制配合等配合來滿足要求。不同的組合可以達到相同的效果，這就需要注意，配合實質上是給零件之間添加約束來滿足一定機構需要，所以，添加的配合也需要滿足設計意圖，而且配合要合理，合理的配合決定著裝配體的設計效率和質量。

焊接件作為部件處置：制砂機的機架。傳動部件都是由焊接鋼板組成，調整部件。建模時，將焊接件作為部件，可以提高設計效率，便于修改。將建立好的零件三維模型，制砂機裝配體環境下進行裝配。其中焊縫可以使用制砂機中命令：插入”->裝配體特征”->焊縫”來實現，快捷方便，而且與裝配體有關聯參考關系。

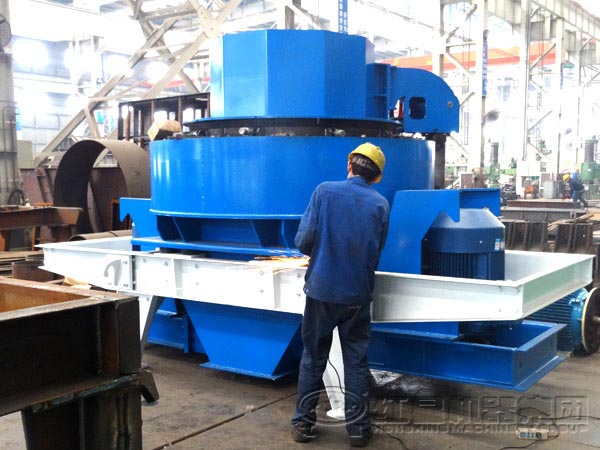

制砂機生產研發
